정류기와 변압기의 차이 이해 : 전력 변환의 필수 구성 요소

전기 공학의 세계에서는 정류기와 변압기의 차이를 이해하는 것이 중요합니다. 특히 전기 회로 또는 전력 시스템을 다루는 사람에게는 특히 전기 에너지, 목적, 기능 및 운영 원리를 다루기 때문에 언뜻보기에는 비슷해 보일 수 있지만. 이 기사에서는 두 장치를 심층적으로 탐색하여 차이점, 작업 원칙 및 응용 프로그램을 강조합니다.

변압기 란 무엇입니까?
변압기는 전자기 유도를 통해 2 개 이상의 회로 사이에서 전기 에너지를 전달하는 데 사용되는 정적 전기 장치입니다. AC (교대 전류) 신호의 주파수를 유지하면서 (스텝 업) 또는 감소 (스텝 다운) 전압 레벨을 증가 시키도록 설계되었습니다. 변압기는 주로 교대 전류 (AC)와 함께 작동하며 전자기 유도의 원리에 기초합니다.

변압기는 어떻게 작동합니까?
변압기는 세 가지 주요 구성 요소로 구성됩니다.

1 차 코일 - 입력 전압 (AC)을 수신하는 코일.

2 차 코일 - 출력 전압 (AC)을 제공하는 코일.

코어 - 1 차 코일에서 전류에 의해 생성 된 플럭스 경로를 형성하고 2 차 코일에서 전류를 유도하는 자기 재료.

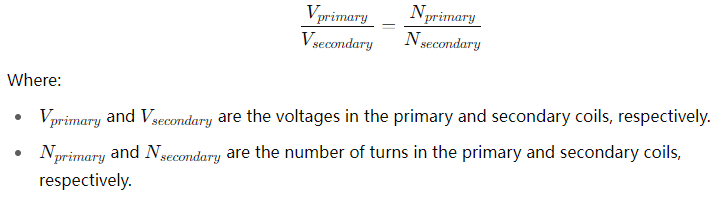

변압기 뒤에있는 작동 원리는 간단합니다. 1 차 코일을 통해 전류가 번갈아 가면 변동하는 자기장을 생성합니다. 이 자기장은 전자기 유도를 통해 2 차 코일에서 전류를 유도합니다. 1 차 코일과 2 차 코일 사이의 전압 비율은 턴 비율, 즉 1 차 코일의 와이어 턴 수의 2 차 코일의 회전 수의 비율에 의해 결정됩니다. 이 비율은 전압이 강화되는지 또는 체력이 떨어지는 지 직접 결정합니다.

변압기의 응용 :

전력 분배 네트워크 : 스텝 업 및 스텝 다운 전압.

전기 분리 : 분리 변압기는 고전압이 민감한 장비에 도달하는 것을 방지합니다.

전자 회로의 전압 조절.

제한 사항 :

변압기는 AC 전원으로 만 작동합니다. 직류 (DC)로는 기능 할 수 없습니다.

그것들은 상대적으로 부피가 크며 대량의 전력을 처리하기 위해 신중한 설계가 필요합니다.

정류기 란 무엇입니까?
정류기는 교대 전류 (AC)를 직류 (DC)로 변환하는 데 사용되는 전기 장치입니다. 이 과정을 정류라고합니다. 정류기는 일반적으로 전자 장치, 배터리 및 DC 모터 용 전원 공급 장치에 사용됩니다. 전류 방향을 변경하지 않고 전압 레벨 만 변경하는 변압기와 달리, 정류기는 실제로 입력 전류의 파형을 AC에서 DC로 변경합니다.

정류기는 어떻게 작동합니까?
정류기는 일반적으로 다이오드와 같은 반도체 장치를 사용하여 구축되며, 이는 전류가 한 방향으로 만 흐를 수 있습니다. AC 전압이 정류기에 적용될 때, 다이오드는 음의 반 사이클 동안 양의 반주기 동안 전류를 전도하고, 따라서 단방향 전류 (DC) 만 통과 할 수있게한다.

정류기에는 두 가지 주요 유형이 있습니다.

반파 정류기-단일 다이오드를 사용하며 AC 파형의 절반 만 (양수 또는 음수) 만 전류를 전달할 수 있습니다. 이 방법은 많은 낭비 된 에너지와 맥동 DC 출력을 초래하기 때문에 비효율적입니다.

전파 정류기-AC 파형의 양수 및 음의 반 사이클 모두 동안 전류가 흐를 수 있도록 2 ~ 4 개의 다이오드 (구성에 따라 다름)를 사용합니다. 이 방법은 더 효율적이며 더 부드러운 DC 출력을 제공합니다.

정류 과정 후, 출력은 맥동 DC 신호이며, 필터 (커패시터, 인덕터)를 사용하여 꾸준한 DC 출력을 생성 할 수 있습니다.

정류기의 응용 프로그램 :

전자 장치, 컴퓨터 및 텔레비전 용 전원 공급 장치.

DC 모터 드라이브.

배터리 충전.

전기 도금.

제한 사항 :

정류기는 AC 입력과 만 작동합니다.

출력은 DC이지만 추가 필터링되지 않으면 여전히 맥동 할 수 있습니다.
